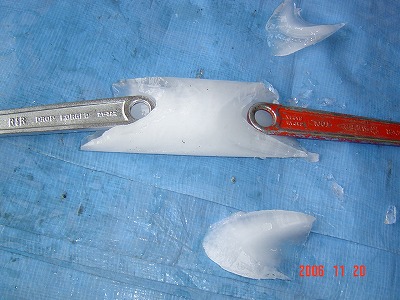

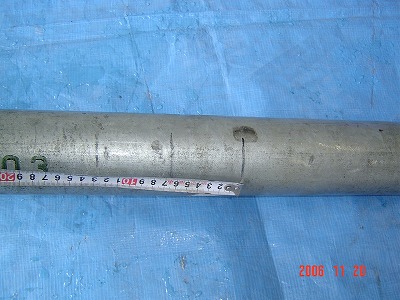

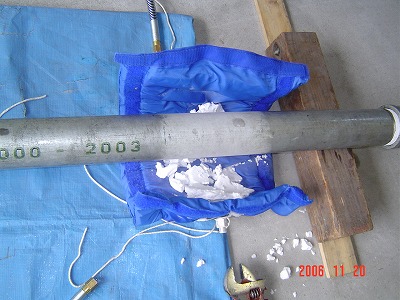

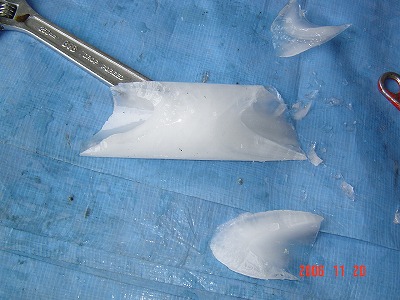

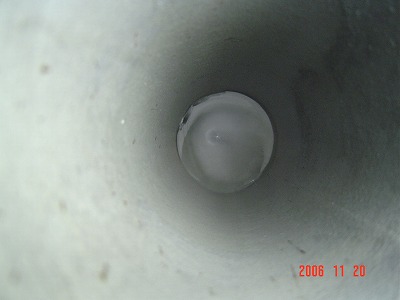

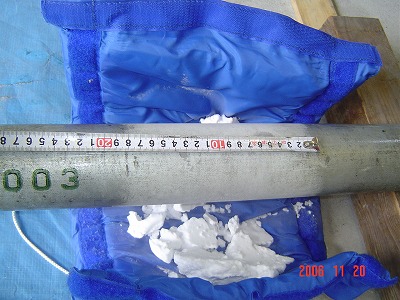

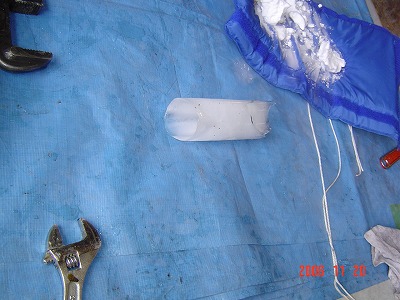

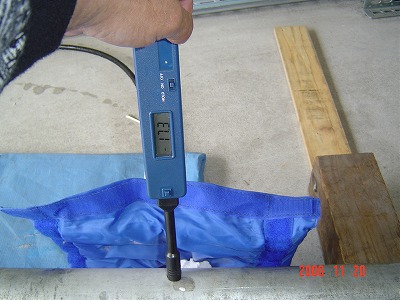

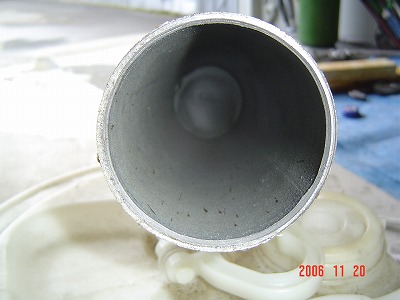

配管凍結工法 　　　　　　　　　　　　　  　  　 　　　　　　　　　　　 　施　工　例 　　　配管の種類　　　　　　　　　　ＳＧＰ　　鋼管 　　　配管のサイズ　　　　　　　　　６５Ａ 　　　使用機器　　　　　　　　　　　ジェットフリーザー４型　　　４２〜８０ミリ用 　　　液化炭酸ガス　　　　　　　　　３０キロボンベ　１本 　　　施工環境　　　　　　　　　　　外気温度　　　　　１６．３　　　℃ 　　　パイプ管内　　　　　　　　　　内圧　　　　　　　８．０　　�s／cm2 　　　配管表面温度　　　　　　　　　１５．６　　　℃ 　　　凍結作業時間　　　　　　　    約６０分凍結 　　 　　　　　　　　　　　　 作　業　環　境  　　　    　　  　　      　　　　　　　外気温度　　　　　　　　　　　　　　　　　　　パイプ内圧力　 　　　　 　　　　　　 　　　　　　　　　　　　　　　　　 　　　　　　　　　ジャケット取付 　　 　　　　　　　　　　　　　ジャケット接続 　 　　　　　　　　　　　　　　　　　　　　接　　続 　　　　　　　　パイプ本体にジェットフリーザージャケット取付及びボンベ接続 　　　　　　　　 　　　　　　　　　　　　　 　　　　　　　　　ジャケット取付 　　 　　　　　　　　　　　　　ジャケット接続 　　　　　　　　　　　　　　　　　　　作　業　開　始  �@ 液化炭酸ガスボンベのバルブをゆっくりと開き、約３０秒間炭酸ガスを吹き込み、バルブを閉じます。  �A 保護手袋をつけ、ドライアイスとパイプの間に隙間が出来ないようにジャケットの上から揉むように 　 して密着させる。  �B ２〜３分後、再びガスを吹き込む。ドライアイスがあふれてきたらバルブを閉じる。  �Cパイプの凍結時間に達するまで、�@〜�Bの動作を繰り返す。  上記の作業を約２３回繰り返し行う。 　　　　　　　　　　　　　 　　　　　　　ジャケット本体横の配管表面温度変化 　　　　　　　　　　　　　　　２０分後　　１５．６℃　　　１２．０℃ 　　　　　　　　　　　　　　　３５分後　　１２．０℃　　　　９．６℃ 　　　　　　　　　　　　　　　４０分後　　　９．６℃　　　　３．２℃ 　　　　　　　　　　　　　　　５０分後　　　３．２℃　　　　１．９℃ 　　　　　　　　　　　　　　　６０分後　　　１．９℃　　　　０．１℃ 　　　　　　　　　ジャケット本体取り外し時の凍結部分配管表面温度　　−１７．３℃ 　　　　　　　　　　　　　　　　　　　作　業　状　況 　　 　　　 　　　　　　　ジャケット横配管表面温度　 　 　　　　　 ジャケット取り外し表面温度−17.3℃ 　　  　       　 　　　　　　　　　　白い部分凍結状態 　　　　　　　　　　　　　 凍結幅約１８ｃｍ 　　　　　　　　　　　　配管内部の凍結部分 　　　　　　 　　 　　　　　　　　　パイプ内部凍結閉栓 　　　　　　　　　　パイプ内部凍結閉栓（反対側より） 　 　　　　　　　　　　　　　凍結部分取り出し 　　　　　　　 　　 　　　　　　　　　　　凍結部分　　 　　　　　　　　　　　　　　氷本体全長１３ｃｍ　 　　　　　　 　　　　 　　　　　　　　　　完全凍結幅７ｃｍ　　　　　　　　　　　　　　　配管凍結部分
